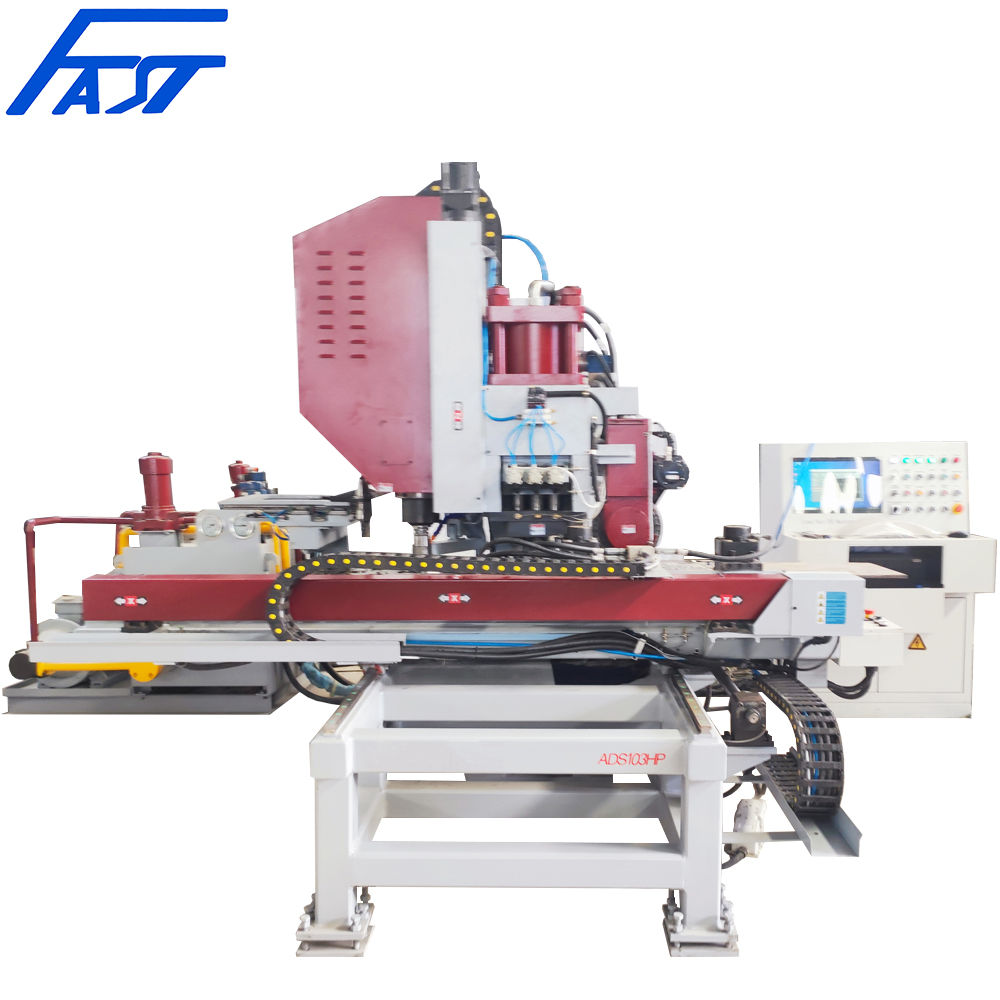

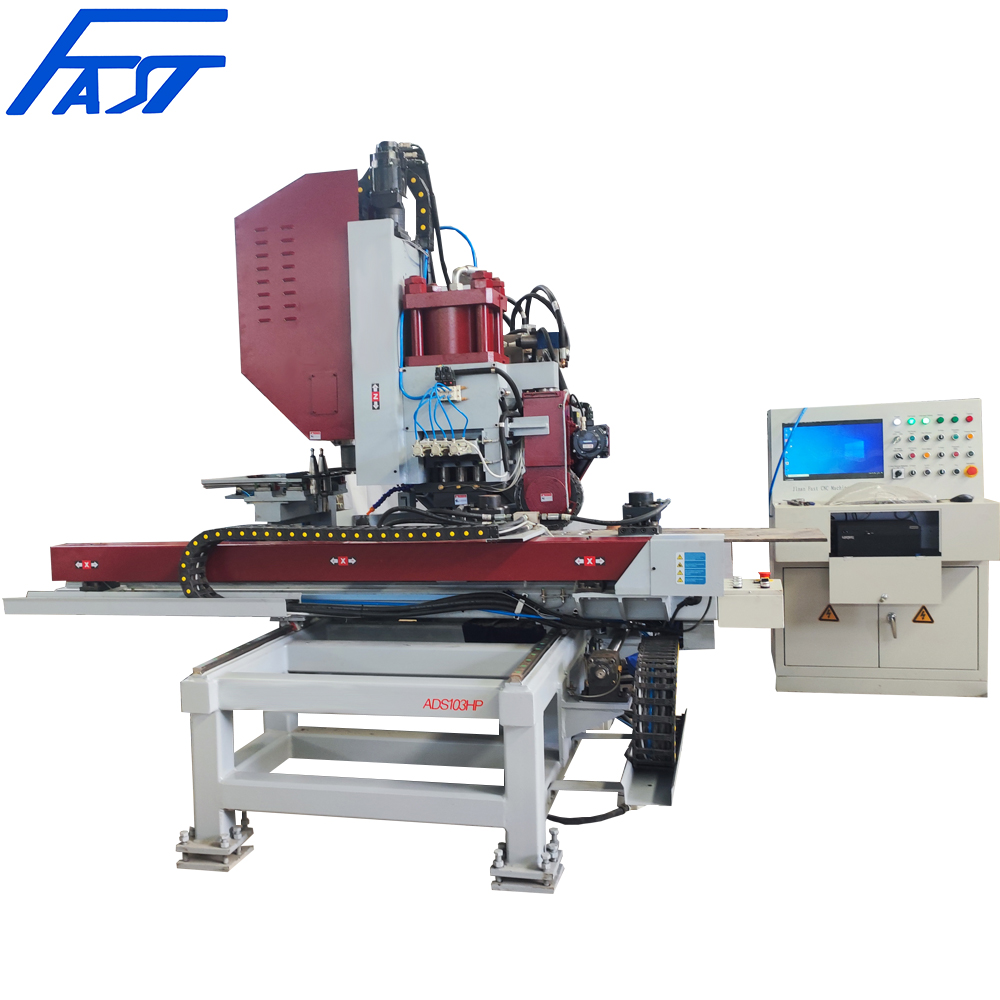

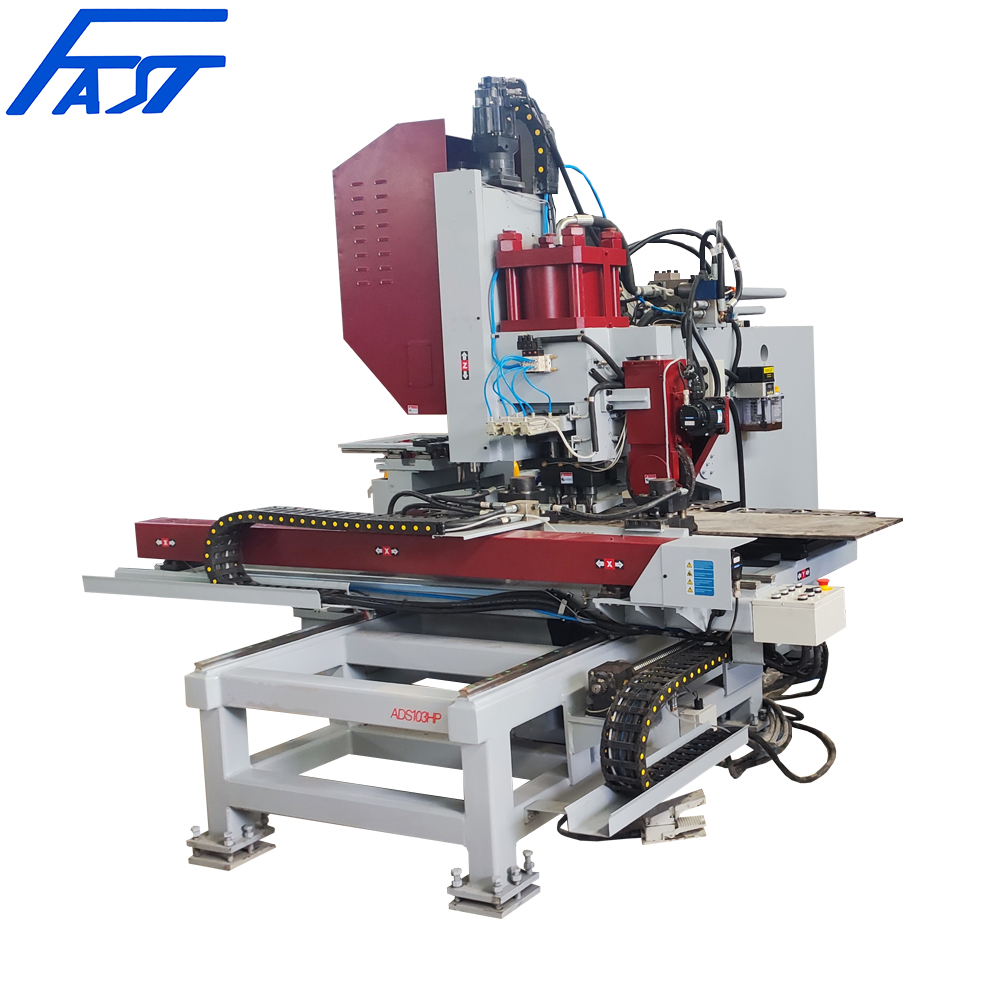

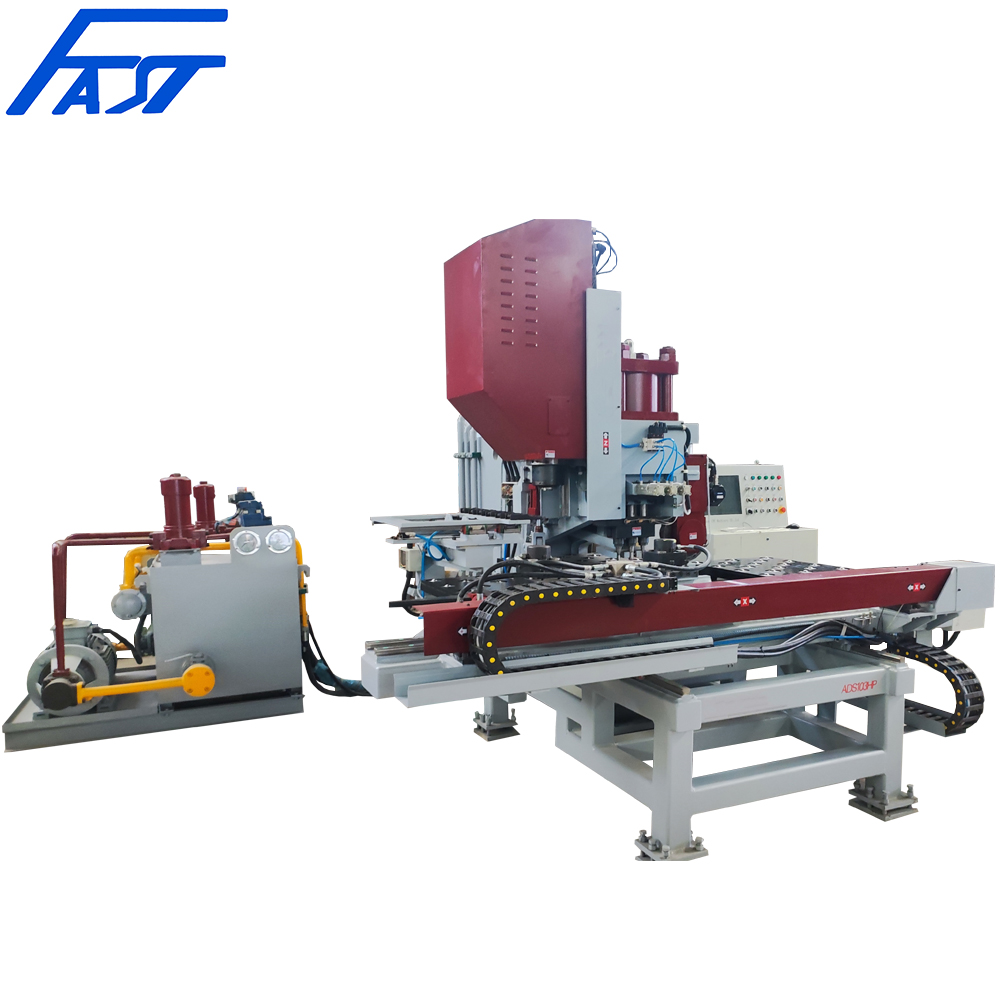

PDM1508-40連接板 數控高速鉆孔打字機

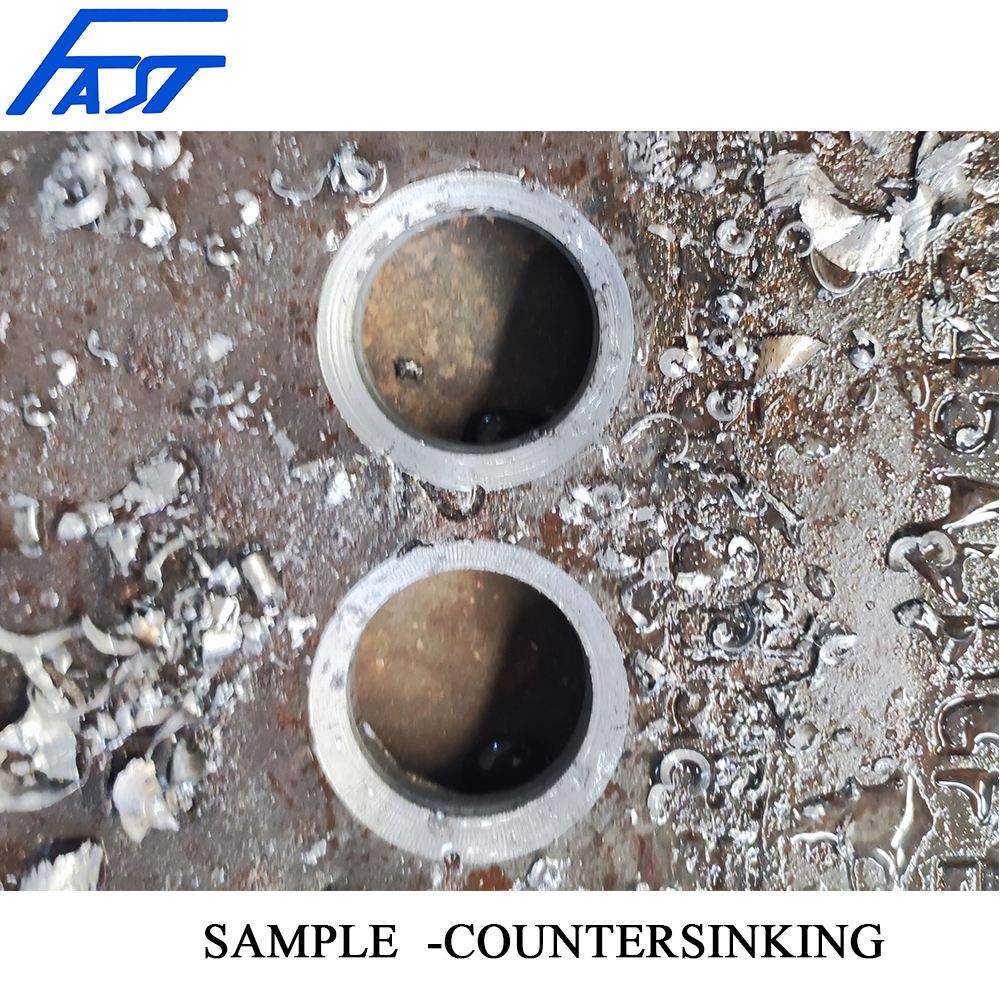

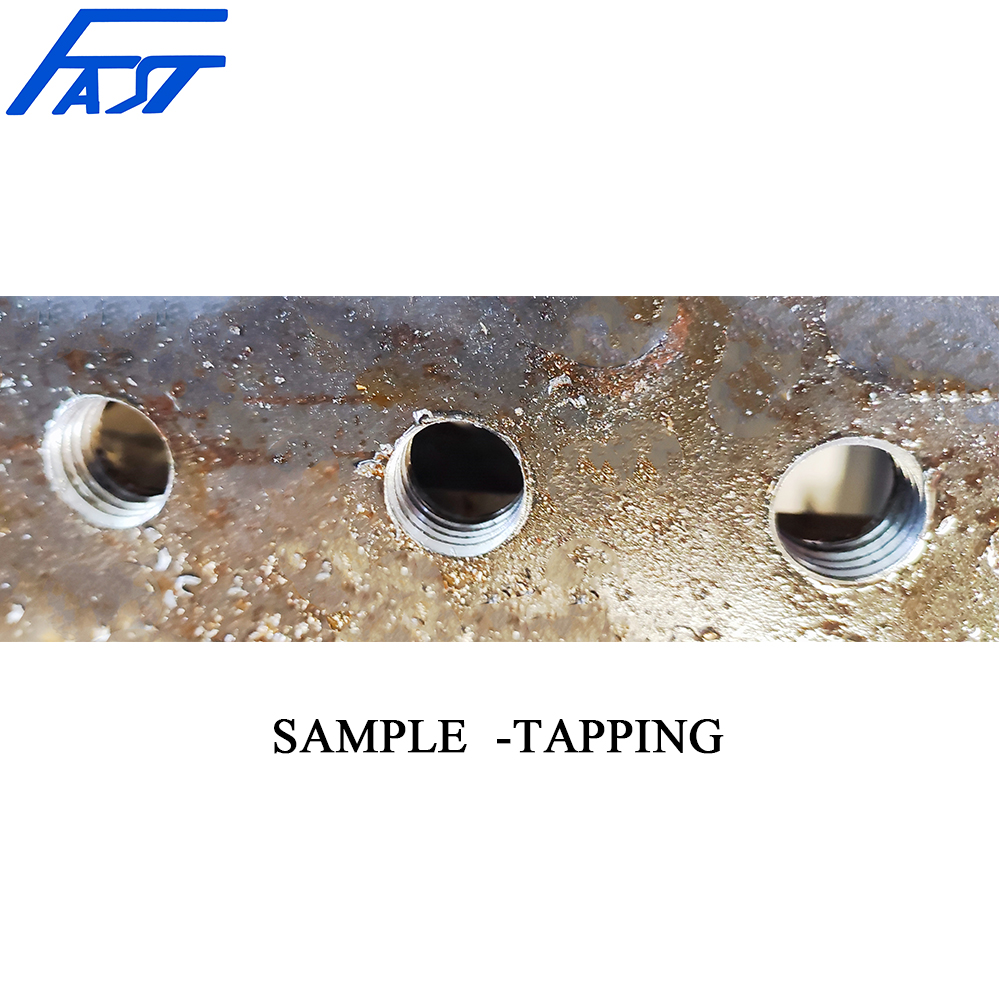

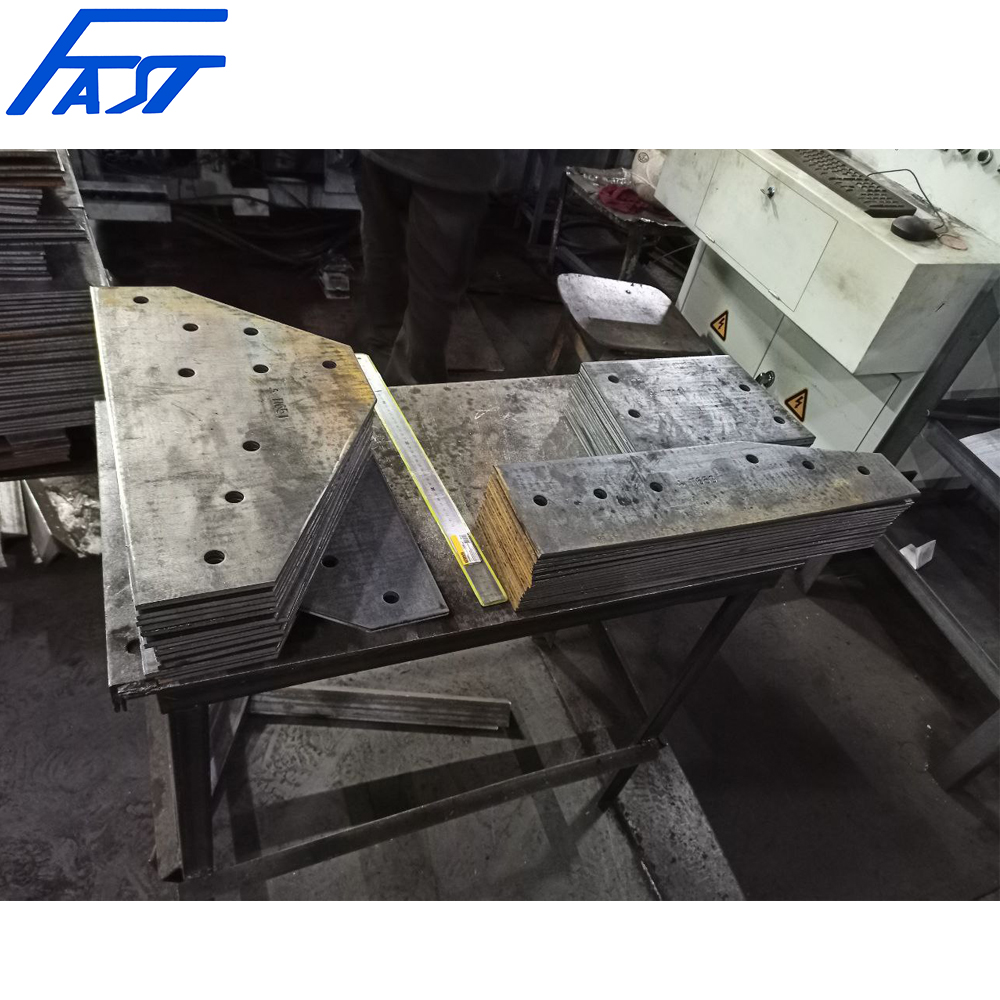

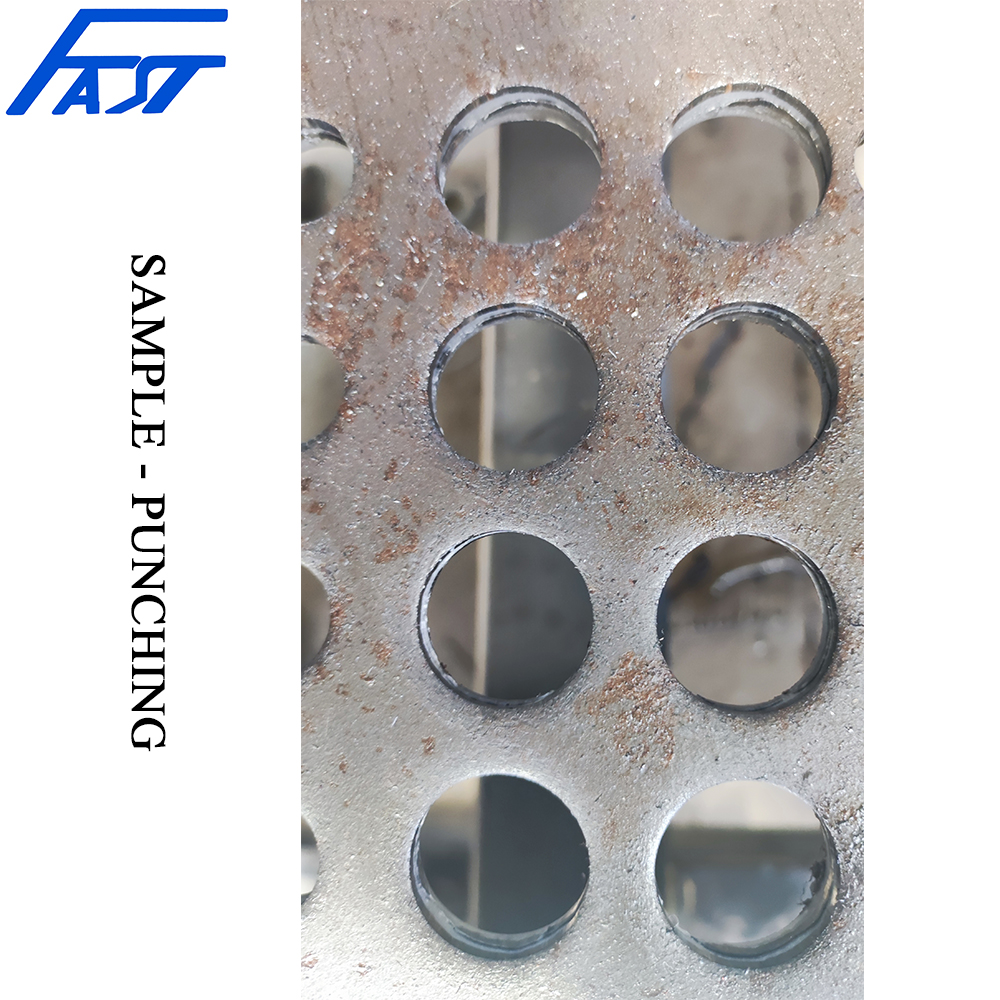

1、功能:用于板材的鉆孔、锪孔、輕銑、攻絲、打字。

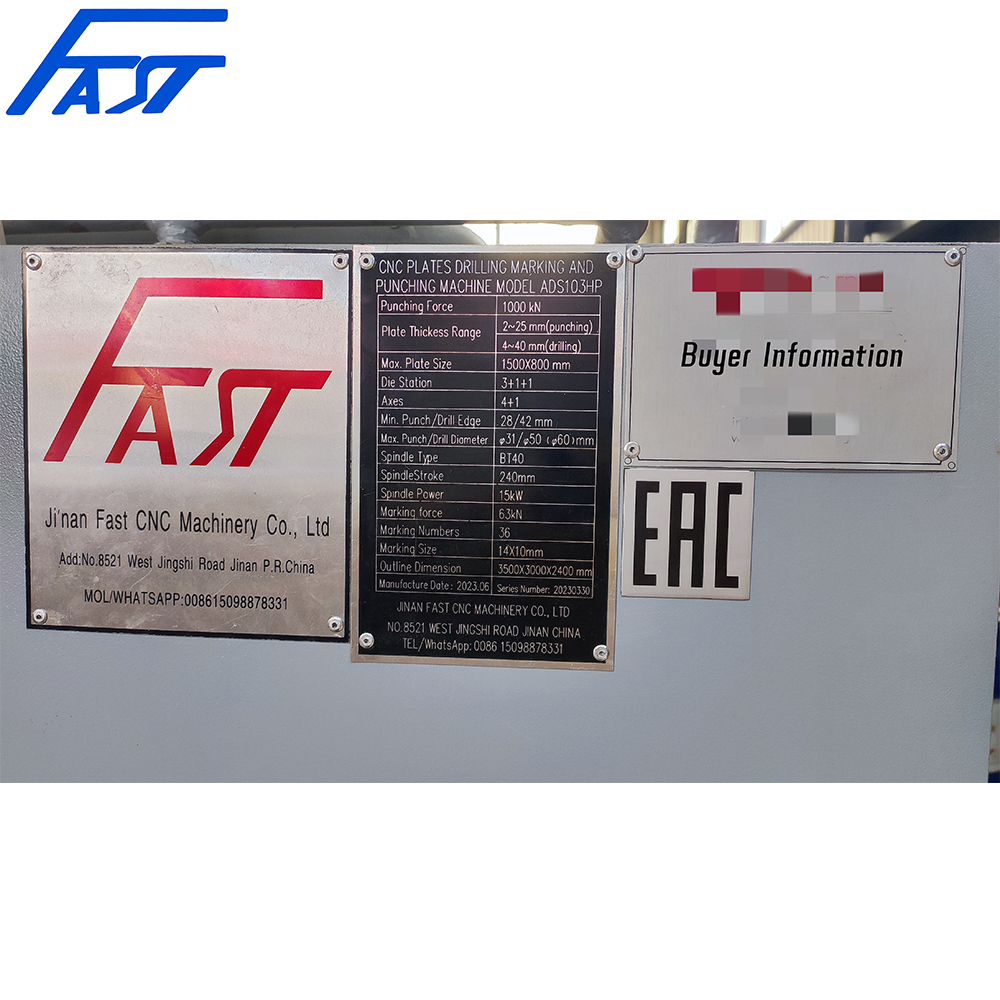

2、設備參數

1)．機床型式                    單臂、主軸上下移動,工件水平移動，圓盤打字

2)．工作臺面尺寸                 1500×800mm

3)．主軸下端距工作臺的距離        160~460 mm（主軸行程220mm）

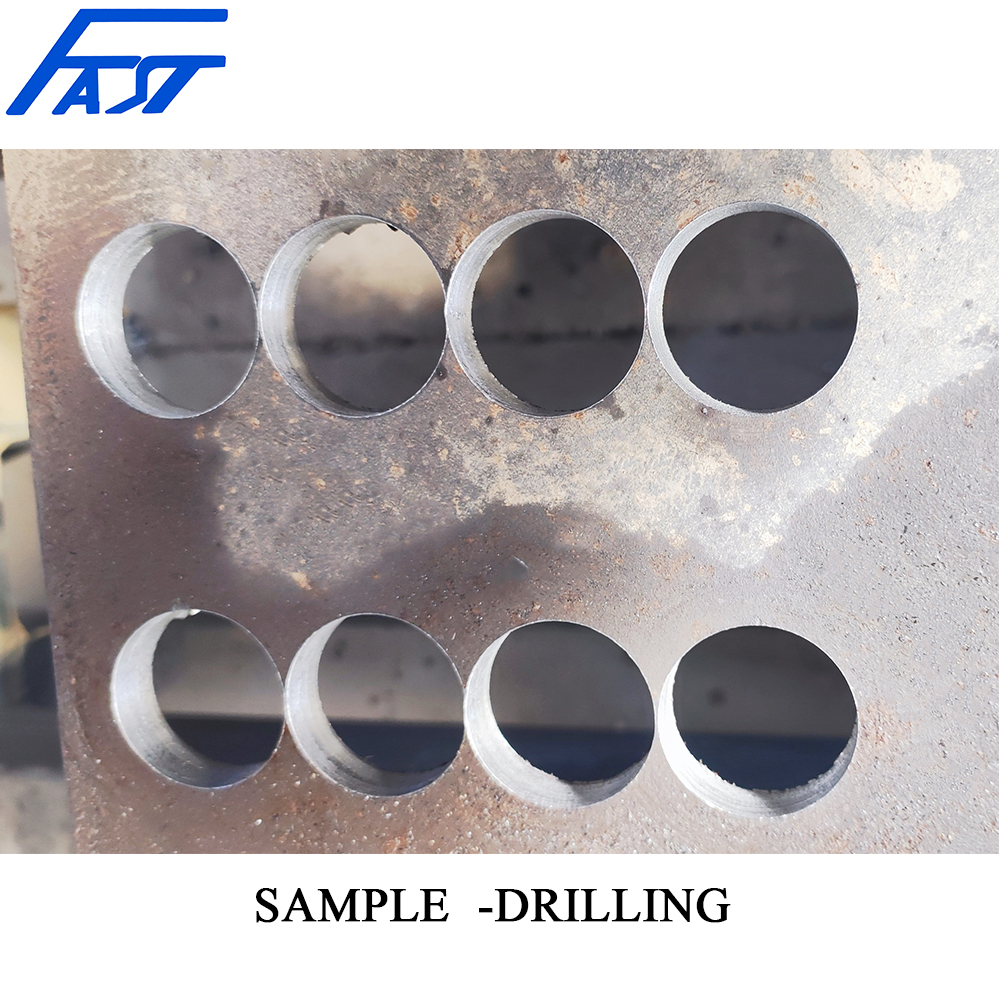

4)．加工能力

    鉆孔直徑               Ø40mm

    攻絲直徑                M24

5)．鉆削動力頭數量                 1個

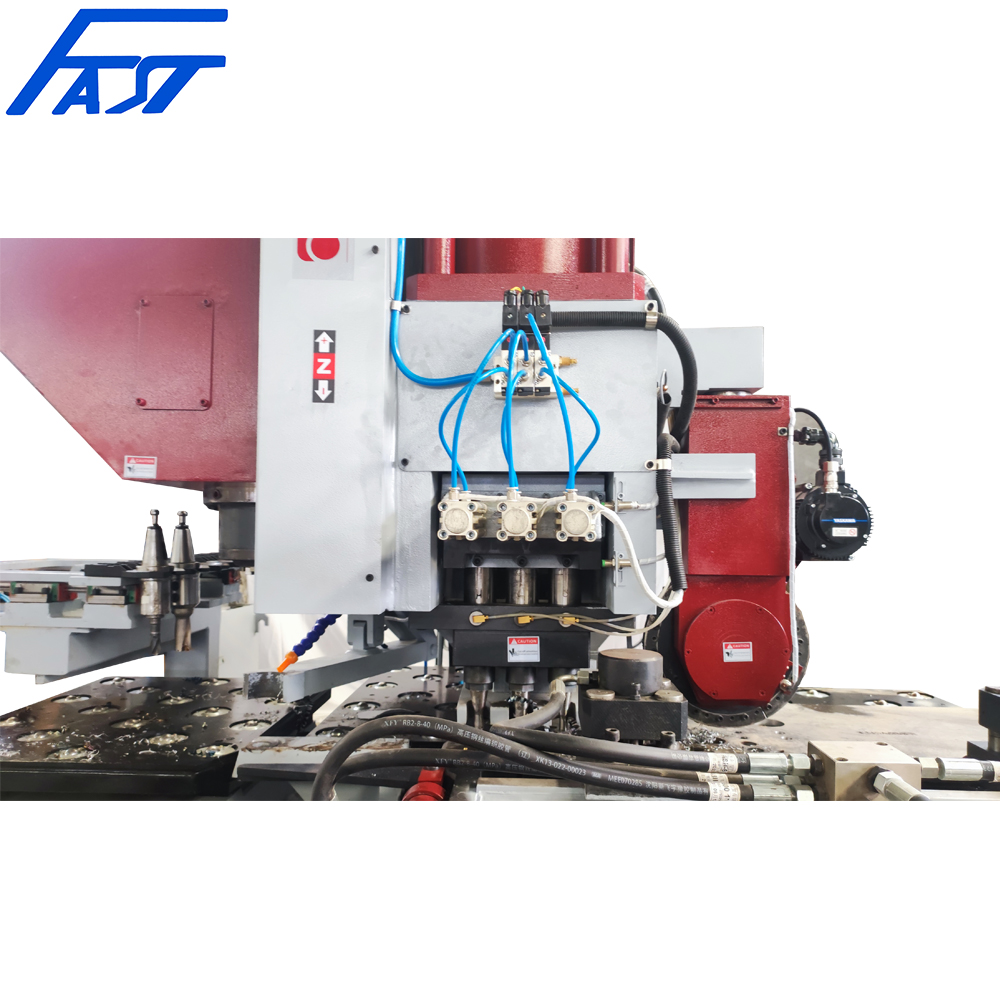

6)．主軸技術參數

    鉆削主軸進給型式              伺服進給

    主軸端連接型式               BT40

    主軸伺服電機功率             15KW

    主軸轉速                   0—2500r/min

    主軸額定扭矩                 190Nm

7)．X軸性能參數

龍門縱向移動行程（X軸）      1500mm

X軸移動速度               0~8000 mm /min

X軸伺服電機功率             2.3KW

8)．Y軸性能參數

動力頭橫向移動行程（Y軸）    780mm

Y軸移動速度              0~8000 mm /min

Y軸伺服電機功率           2.3KW

9)．Z軸性能參數

動力頭滑臺垂直行程（Z軸）    400mm

Z軸進給速度              0~4000 mm /min

Z軸伺服電機功率            1.6KW

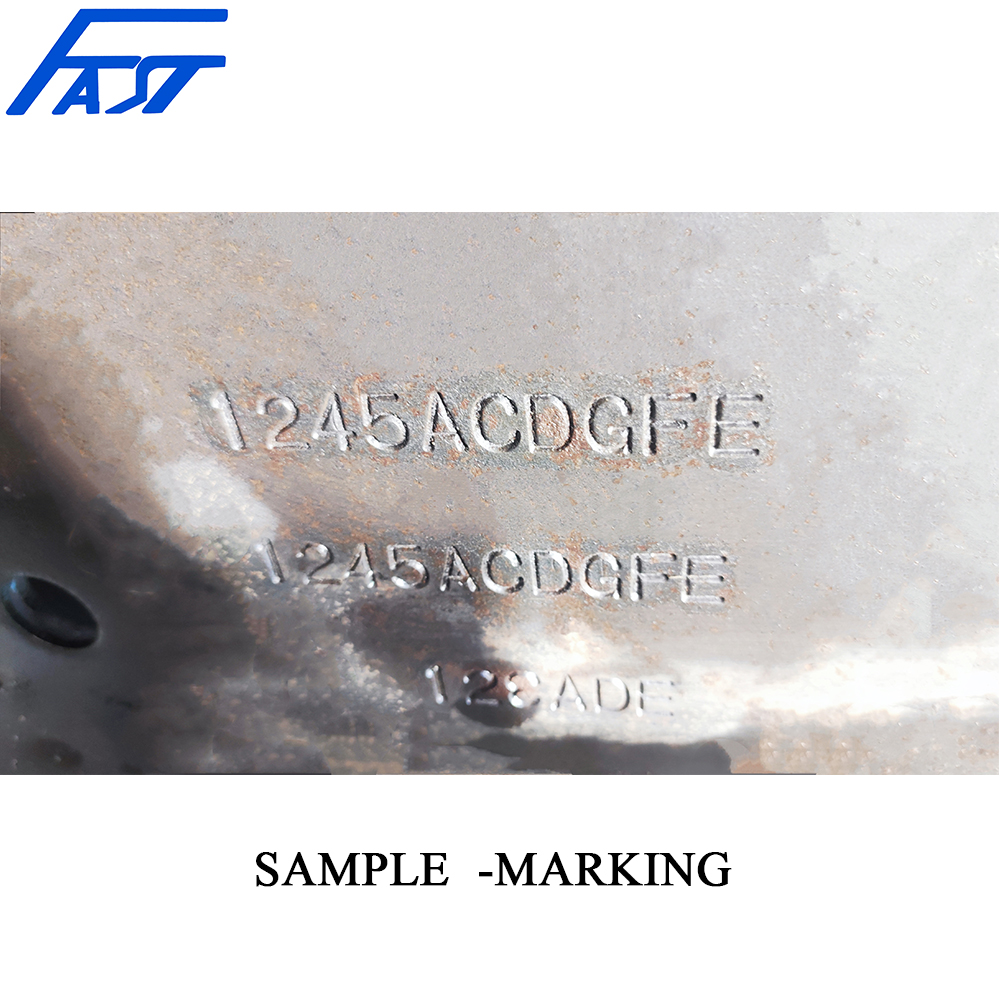

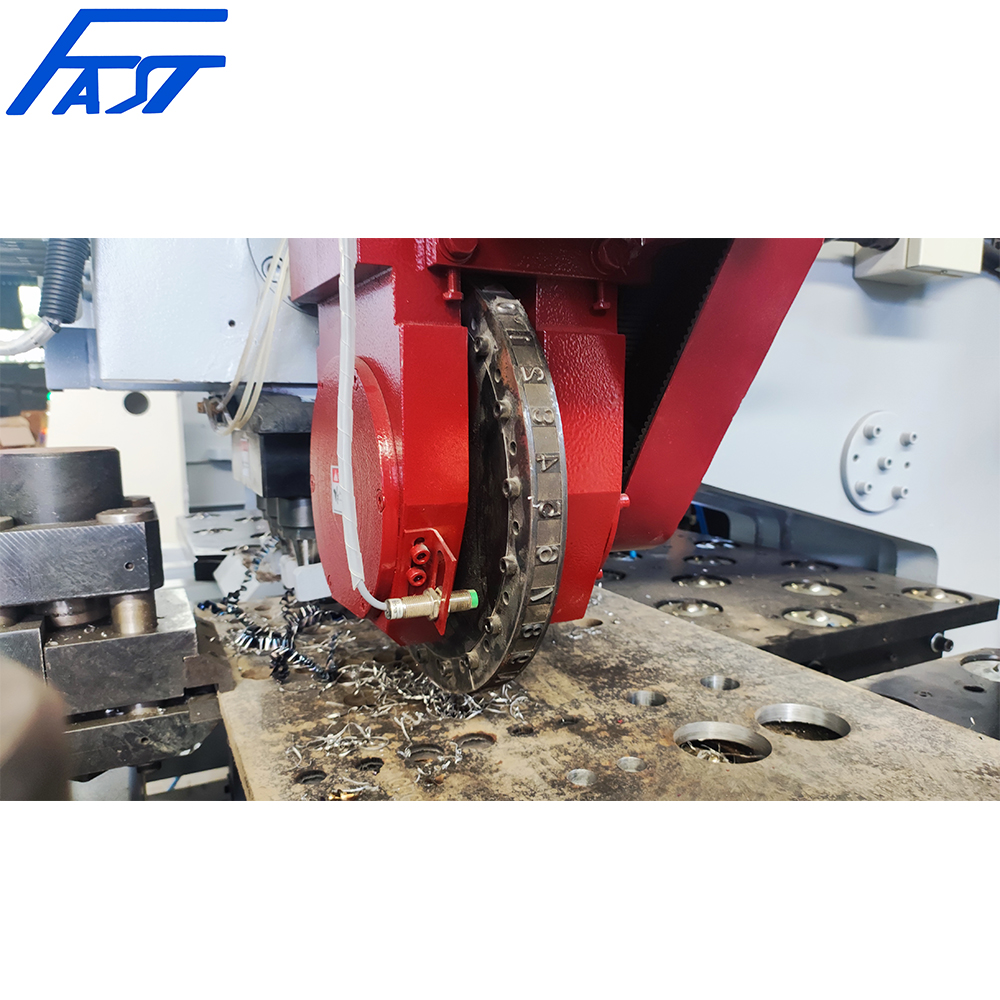

10)．打字

     打印力                 63 KN

     圓盤上字符數量          36個

     字符尺寸                10×14mm

     字符選擇方式            數控自動選擇

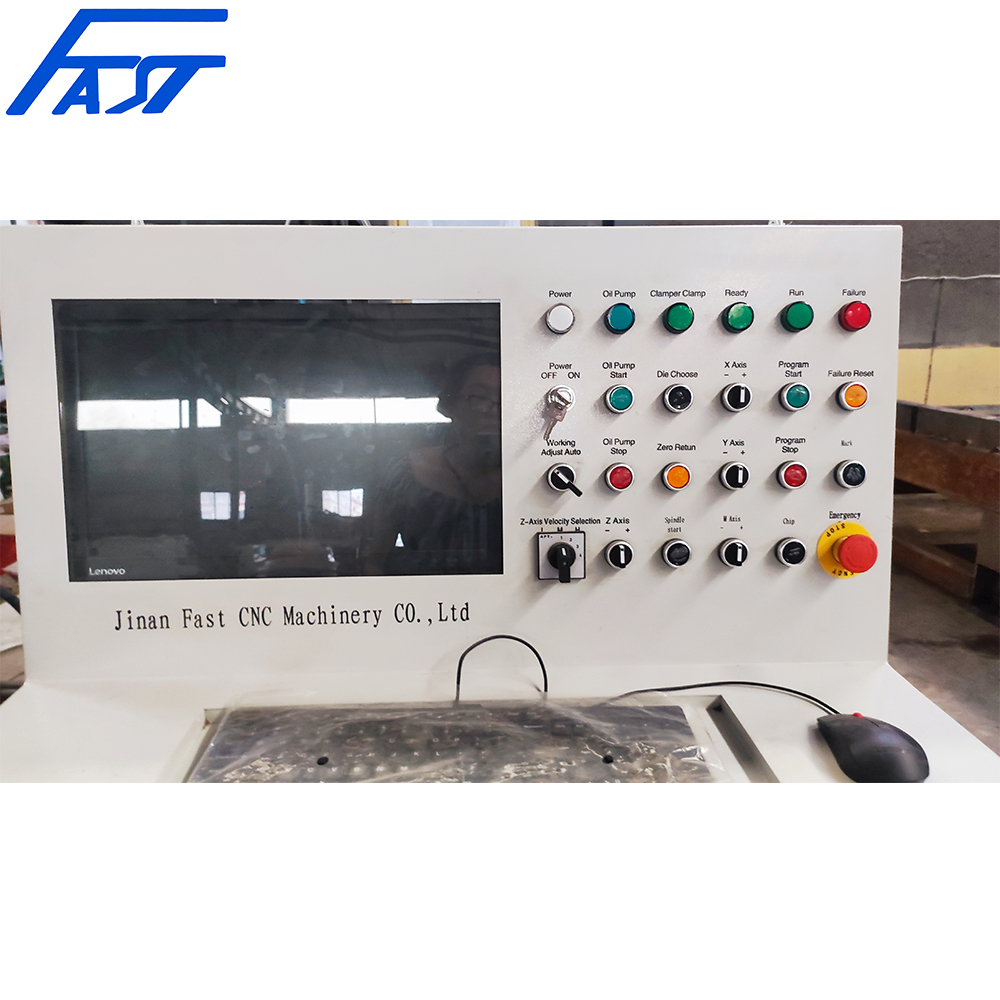

11)．?dāng)?shù)控軸數                4軸

12)．機床精度

定位精度           ＜0.05mm（全程）

重復精度           ≤0.03mm(全程)

     主軸與工作臺的垂直度    ≤0.03mm（全程）

     主軸端面及側面跳動度    ≤0.005 mm

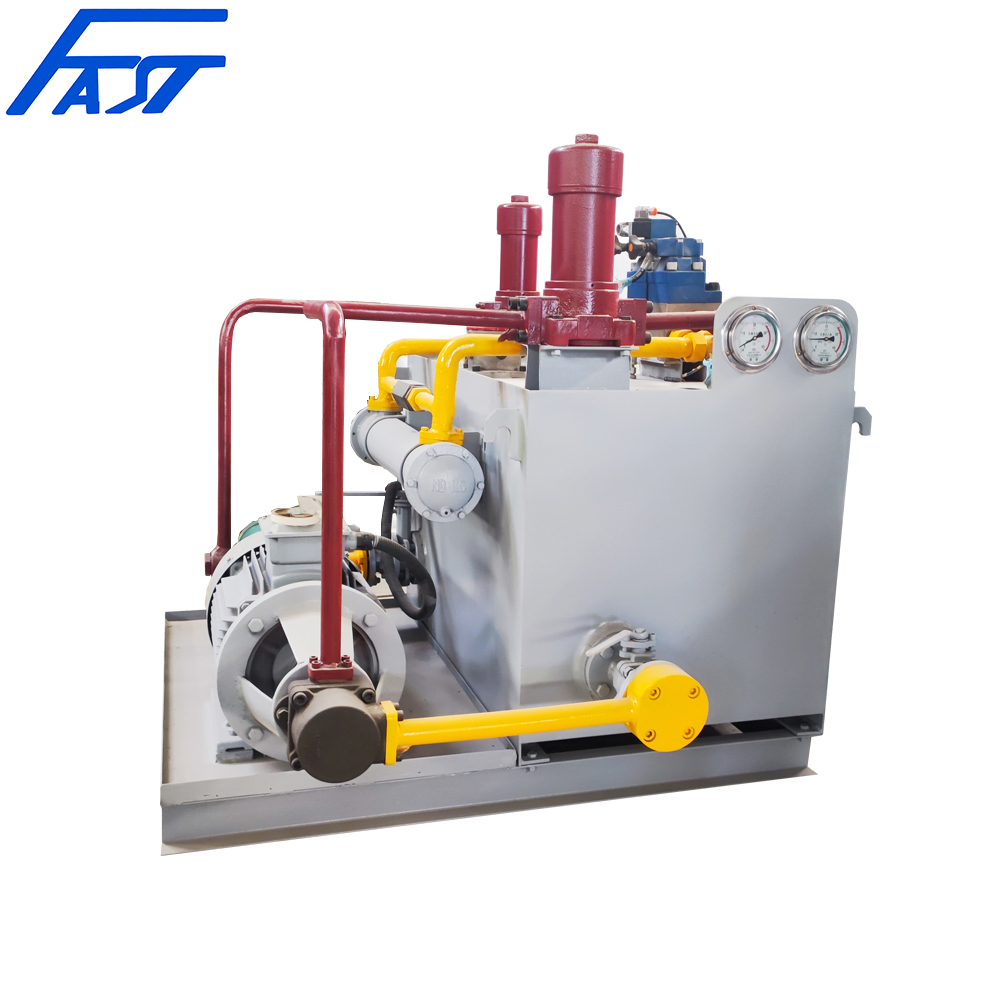

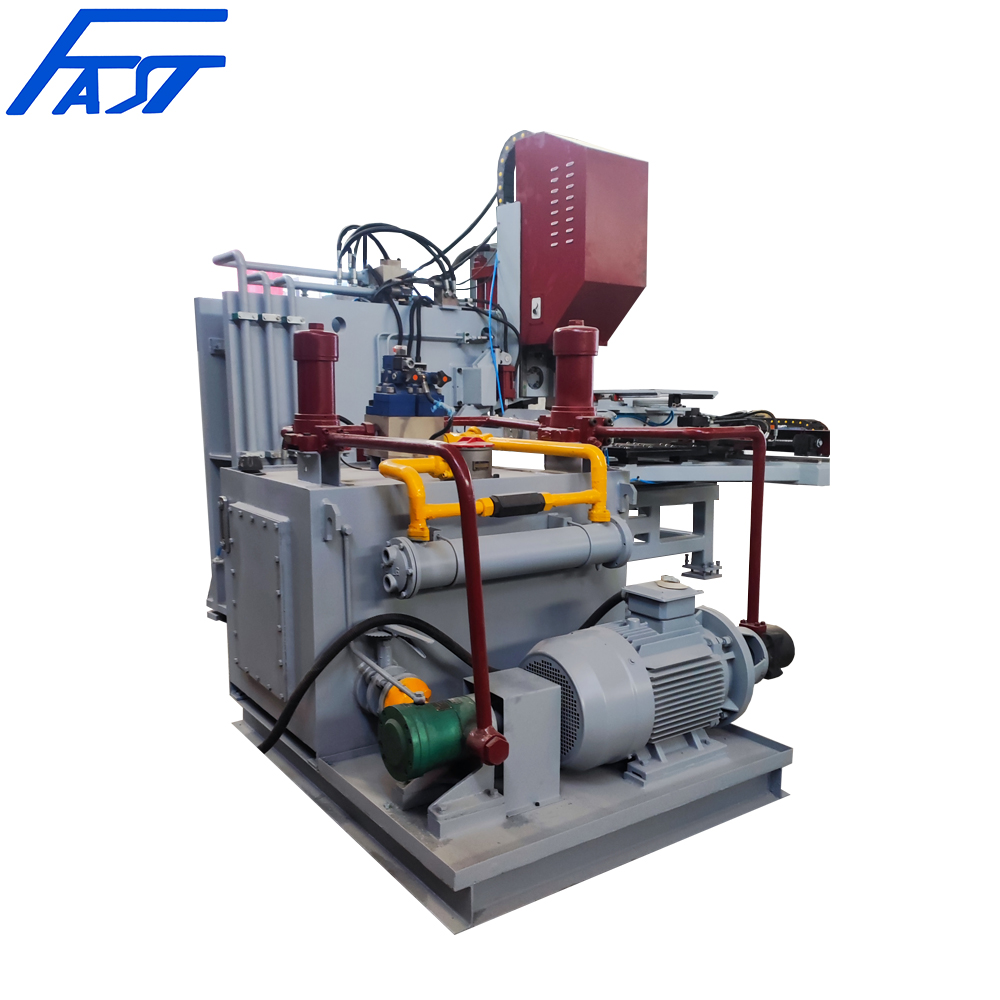

13)．液壓壓系統功率、壓力          4KW、5MPa

14)．潤滑系統壓力                 1.0MPa

15)．刀具冷卻方式                 氣霧冷卻

16)．機床總功率                   約26KW

17)．機床總重量                   約6t

18). 機床外形尺寸（長×寬×高）        3250mm×2300mm×2600mm
